折彎機光柵尺電子尺剪板機磁柵尺傳感器的詳細資料:
折彎機光柵尺電子尺剪板機磁柵尺傳感器有HEIDENHAIN海德漢光柵尺LS629/LS679/LS1679增量式傳感器、GIVI光柵尺GVS200/GVS202S/GVS215磁柵尺、FAGOR發格PBSD光柵尺、ELGO折彎機光柵尺GS12電子尺、OPKON奧普康MPS/MLR B5光柵尺、奧地利光柵尺RSF MSA 373.65、七海光柵尺等折彎機光柵尺銷售和技術解決方案。產品質保12個月。


折彎機光柵尺購買須知:
1、折彎機光柵尺的量程須大于機床的量程。

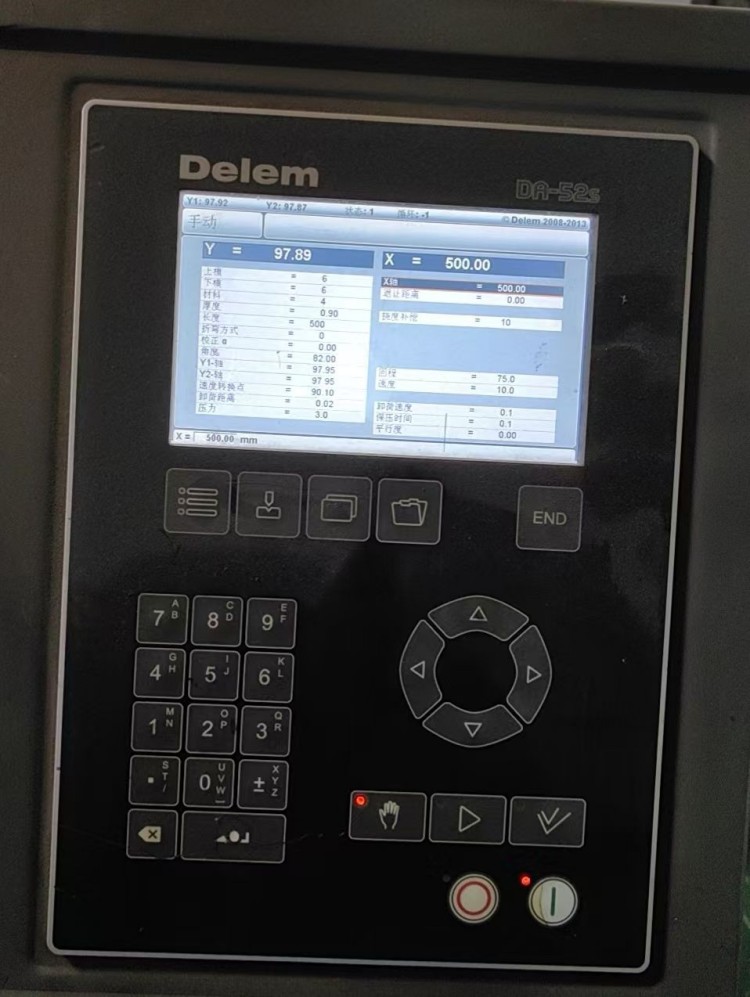

2、安裝到新的折彎機上的光柵尺須提供折彎機/剪板機系統:瑞士CYBELEC折彎機數控系統:包括ModEva15S、ModEva12S、ModEva10S等多個型號、荷蘭
3、了解折彎機牌子和量程及需要光柵尺的精度:通快(TRUMPF)、天田(AMADA)、百超激光(Bystronic)、薩瓦尼尼(Salvagnini)?、KOMATUSU小松、LVD、PrimaPower普瑪寶、ACCURPRESS、亞威Yawei、金方圓、揚力YANGLI、?盛泰重工、東方鍛壓、創圖機械、中亞、
4、提供光柵尺標簽及型號或者ID。
折彎機光柵尺電子尺剪板機磁柵尺傳感器技術參數:

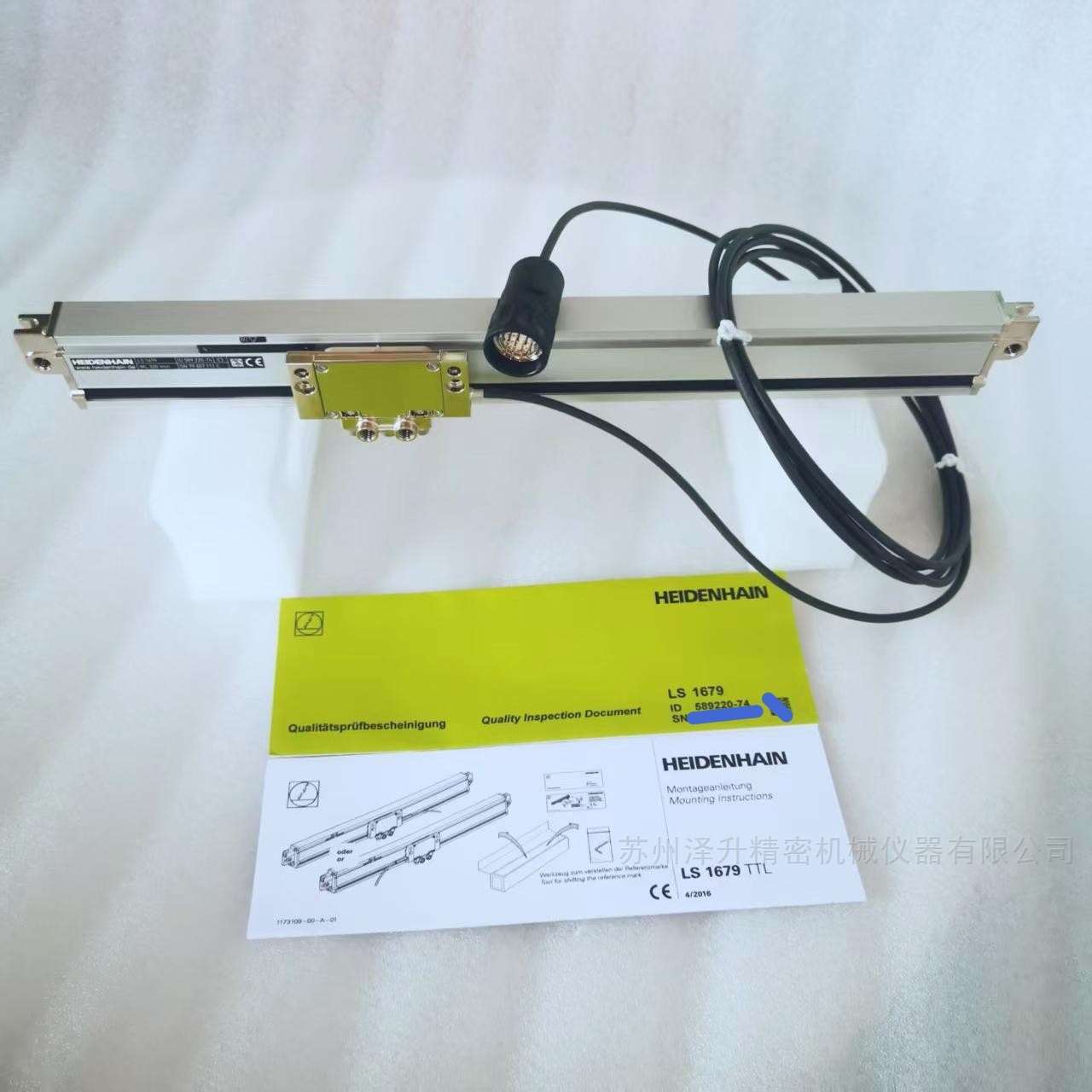

海德漢LS629/LS679/LS1679帶滾柱導軌增量式直線光柵尺技術參數:

?測量要求
采用帶
。
?精度等級?±10 µm?。
?測量長度(ML)?
提供多種長度選項,包括70、120、170、220、270、320、370、420、470 mm、520mm、570mm、620mm、670mm等?
。
?參考標記?
一個參考點,位于距離測量長度起點或終點35 mm處,或可通過磁鐵每50 mm選擇一次?
。
?信號輸出?
接口:
TTL增量信號 。測量步距:常用分辨率為5 µm(經4倍插補后),也提供1 µm版本?
。邊緣分離:a ≥ 1.6 µs(或≥ 0.8 µs)?
。
?電氣特性?
電源:5 V DC ± 0.25 V,無負載時電流<120 mA?
。電氣連接:通過連接電纜(安裝塊處左側或右側出口),長度可選3 m或6 m?
。連接元件:提供12針連接器、耦合針或9針D型連接器?
。
?機械性能?
運動速度:≤60 m/min?
。所需移動力:≤5 N?。
加速度:測量方向≤30 m/s2?
。振動與沖擊:振動(55-2000 Hz)≤150 m/s2,沖擊(11 ms)≤300 m/s2?
。工作溫度:0°C至50°C?
。防護等級:符合IP53(按安裝說明安裝時)?。
質量:0.46 kg + 1.34 kg/m測量長度?
。
?安裝與結構特點?
采用鋼導軌和滾柱軸承副?
。提供多種連接方式,球頭連接自由度較高?
。為安裝到兩個C形立柱上,提供右側或左側電纜引線版本。

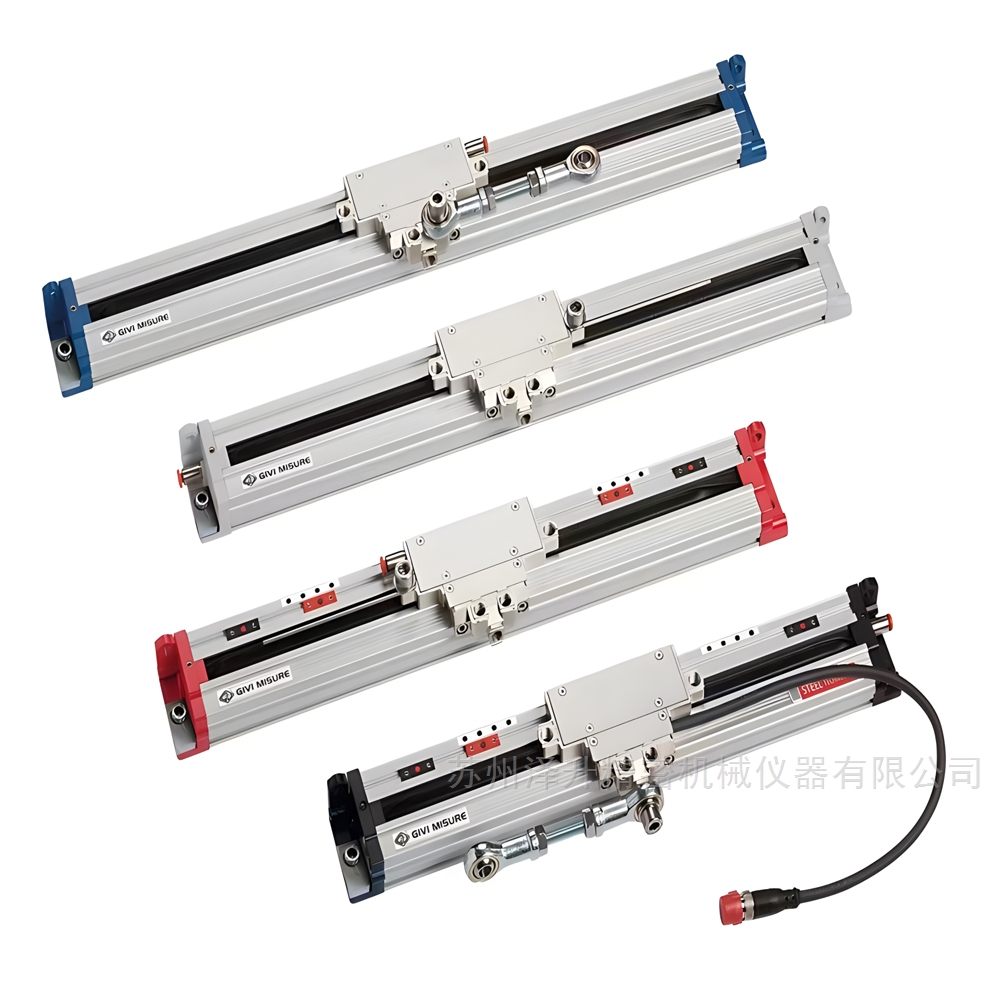

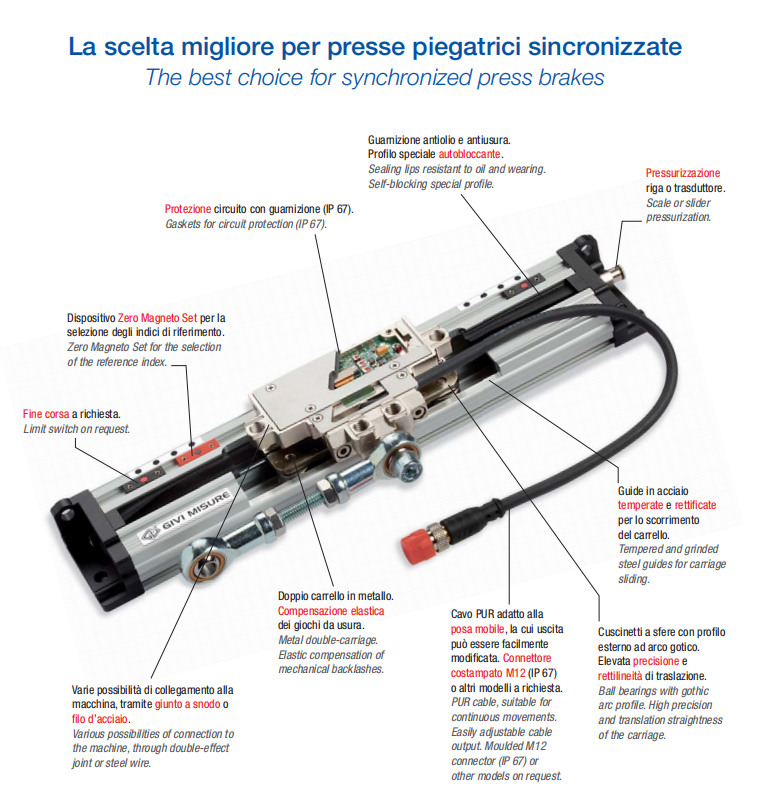

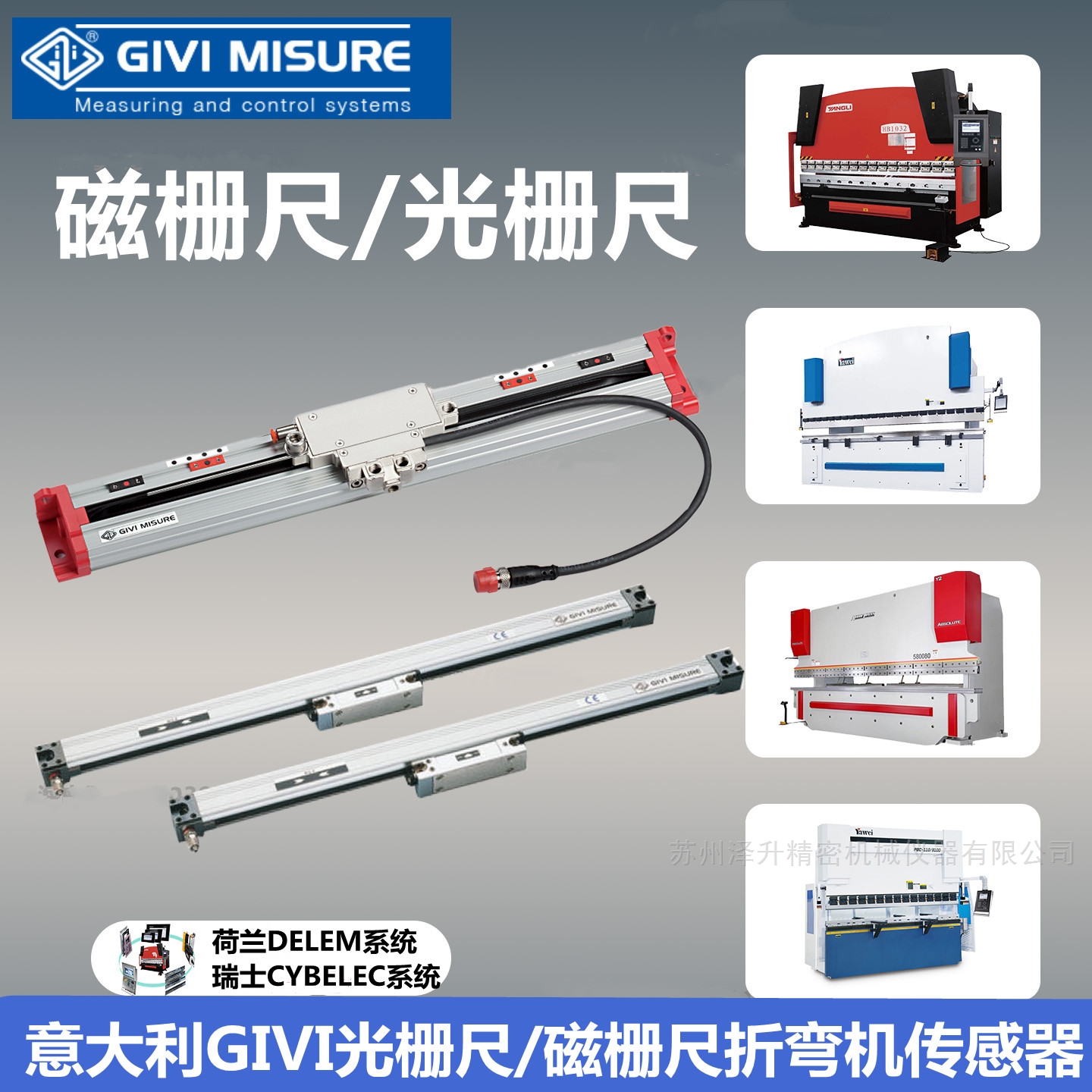

GIVI光柵尺GVS200/GVS202S/GVS215磁柵尺技術參數:

GVS200光柵尺是意大利GIVI公司生產的增量式光柵尺,主要用于折彎機等設備的高精度測量。以下是其主要技術參數:
分辨率與精度
分辨率:T5(5μm)、T1(1μm)、T05(0.5μm)、T01(0.1μm)
精度等級:±2.5μm(標準)、±1μm(高精度) ?
移動速度
移動速度:120m/min(T5/T1/T05)或40m/min(T01) ?
測量長度
可選長度:170、220、270、320等mm(具體需根據型號選擇) ?
輸出信號
支持LINE DRIVER或PUSH-PULL輸出 ?
防護等級IP54
可選加壓版本:IP64 ?
其他特性
采用刻度鋼帶作為測量基體,適用于同步折彎機
讀數頭帶自校正和自潔凈功能
支持雙向安裝(左右對稱) ?
基本參數
測量基體:不銹鋼帶(GVS202S)或玻璃格柵(GVS200)
分辨率:0.1 μm(高精度版本)或5 μm(常用版本)
精度等級:±2.5 μm(標準)或±1 μm(高精度)
信號類型:增量式(SSI-BiSS C協議)
適用場景:同步折彎機、壓下制動器
特性
自校正自對準:彈簧系統引導讀頭,適應振動和溫度變化
防護設計:密封結構,無接觸讀取減少摩擦
模塊化拼接:GVS202S測量長度30,000 mm,GVS200支持對稱安裝型號差異
GVS200:玻璃基體,適用于折彎機兩側安裝
GVS202S:不銹鋼基體,抗機械阻力更強,適合高溫環境
兼容性
支持
?參數:?
?類型?:增量式磁柵尺,磁距為2+2毫米?
。?分辨率?:可達1微米,支持1μm、5μm、10μm、25μm、50μm多種可選?。
?精度?:精度等級為±15微米/米?。
?重復性?:±1個增量?。
?工作溫度?:0°C至50°C?。
?存儲溫度?:-20°C至70°C?
。?相對濕度?:20%至80%(無冷凝)?
。?供電電壓?:支持5Vdc ±5%或10-28Vdc ±5%?
。?輸出信號?:線驅動(Line Driver)或推挽式(Push-Pull)信號,包括A、B和I0通道?.
?電纜長度?:常用2.5米,在確保供電電壓條件下可延長至100米?。
?防護等級?:IP64或IP67
?機械特性?:配備GV-PB適配器以確保與PBS-HR尺子
兼容,外殼對齊精度±0.1毫米?2。
?其他特性:?
讀數頭采用帶彈簧系統的自校正自潔凈滑塊引導?
。支持設零磁塊裝置,參考點可在測量長度上每10毫米處選擇?。
可調電纜輸出位置和可選零參考點,使尺子對稱安裝?
。兩端可安裝保險總開關,采用橡膠密封保護?
。支持高速度(60米/分鐘@1μm分辨率)、強加速度和振動環境下的穩定運行?

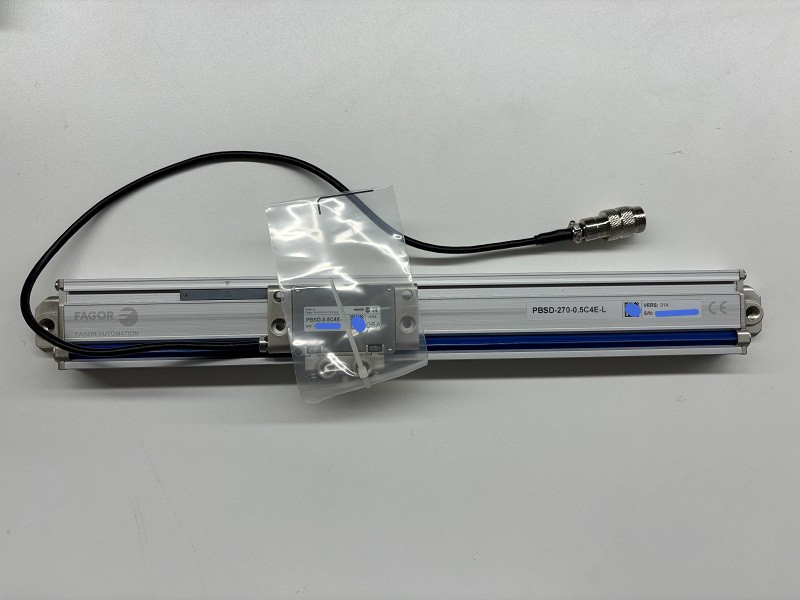

FAGOR發格PBSD/PBSX光柵尺折彎機電子尺技術參數:

柵距與分辨率
柵距:0.02mm(50線/mm)
分辨率:5μm(通過電子細分技術實現) ?
精度
常用精度:±3μm(20±0.1℃時) ?
其他精度等級:±5μm、±15μm/m(具體取決于型號和環境條件) ?
量程
可擴展量程:30~3000mm(需配合主尺長度) ?
通信協議
支持多種協議:SSI、BISS、DRIVE-CLiQ等,兼容西門子、發格、三菱等數控系統 ?
環境要求
工作溫度:0~45℃
電源:+5V±5%、80mA ?
其他特性
移動速度:高速型號可達120m/min
防護等級:需配合防護罩使用,避免油污和震動 ?

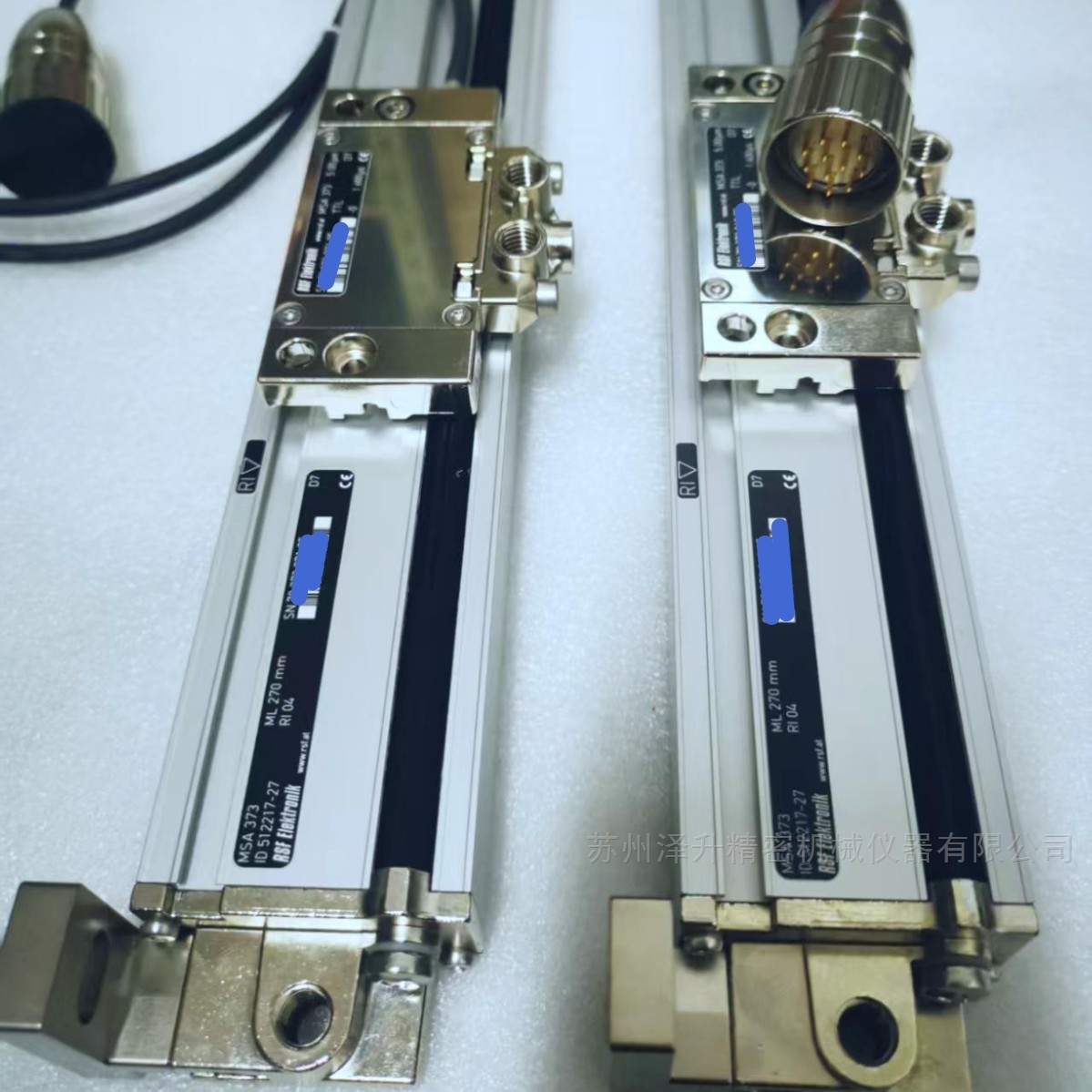

奧地利光柵尺RSF MSA 373.65技術參數:

MSA 373.65 光柵尺的技術參數,其信息主要體現在測量精度、接口類型、供電電壓等方面。
?一、主要技術參數?
根據相關技術資料,該型號光柵尺的關鍵參數包括:
?測量步距(分辨率)?:常見有 1 µm 和 5 µm 兩種規格,不同型號可能支持不同分辨率?
。?接口類型?:主要支持 ?TTL? 和 ?RS422? 信號輸出?。
?供電電壓?:工作電壓為 ?DC 5V ±0.25V??
。?測量長度(ML)?:提供多種長度規格,例如 70mm、120mm、170mm、220mm、270mm、320mm、370mm、420mm、470mm 等,可根據實際需求選擇?。
?運動速度?:可達 ?60 m/min??1。
?工作溫度?:通常在 ?0 °C 至 +50 °C? 范圍內工作?
。?防護等級?:達到 ?IP53?(需按照安裝說明正確安裝)?
。
?二、安裝注意事項?
安裝光柵尺時,需特別注意以下幾點以確保測量精度?
:
?安裝基面要求?:安裝基面平整、清潔,不能直接安裝在粗糙或涂有底漆的機床上。同時,需檢查機床導軌運動方向與光柵尺安裝面的平行度(需在 0.1mm 以內)。
?主尺安裝?:先使用 M4 螺釘將主尺初步固定在工作臺上,但不要擰緊。需用千分表調整主尺平面與機床導軌運動方向的平行度(控制在 0.1mm/1000mm 以內),并確保整個尺身有支撐,避免僅支撐兩端的“橋式"安裝。
?滑尺(讀數頭)安裝?:滑尺的基面需達到安裝要求,安裝方法類似主尺。需調整滑尺與定尺的平行度(在 0.1mm/1000mm 以內),并控制兩者間隙在 ?1~1.5mm? 之間。
ELGO折彎機光柵尺GS12電子尺技術參數:

基本參數
分辨率:0.001毫米(4邊沿觸發時)
電源電壓:5 V或10-30 VDC
信號類型:差分信號/尋參,方波輸出
測量長度:70-3000mm
機械特性
導向單元:導軌,鋁制材質
傳感器外殼:鋅壓鑄(傳感器頭)、鋁制(導軌單元)
尺寸:
導向滑塊:80×55×33毫米
導軌:(150+測量長度)×55×20毫米
磁帶要求
型號:
MB20-50-10-1-R (5毫米柵距,0.001毫米分辨率)或
MB20-20-10-1-R (2毫米柵距,0.001毫米分辨率)
電氣性能
電流消耗:
10-30 VDC:50 mA
5 VDC:100 mA(無負載輸出)
輸出信號:A/A'、B/B'、R/R',HTL或TTL電平,每通道20 mA
環境適應性
工作溫度:未明確,
電纜特性:1.5米長度,彎曲半徑60毫米,可選拖鏈適用電纜
其他
參考點:可調位置,支持增量回零
重量:約620克(330毫米測量長度)

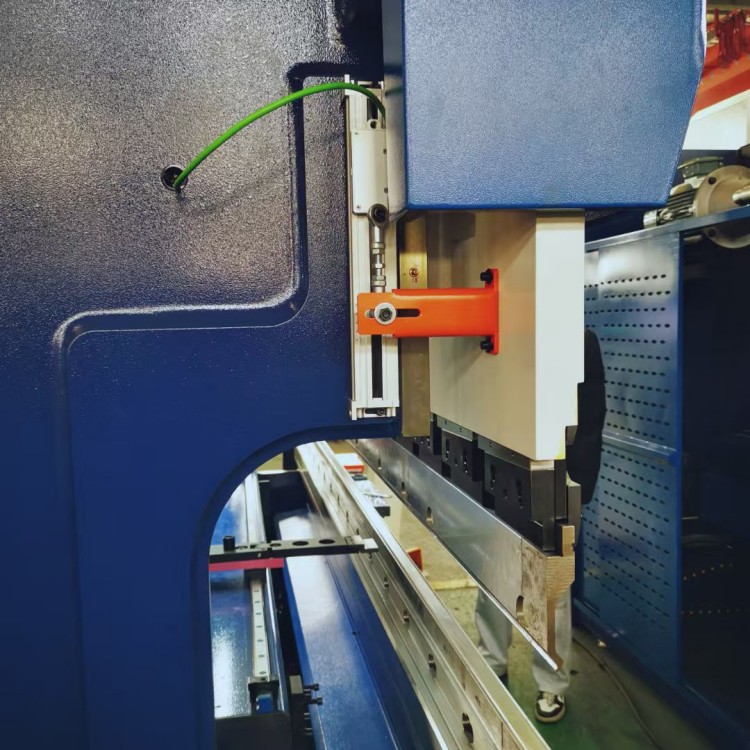

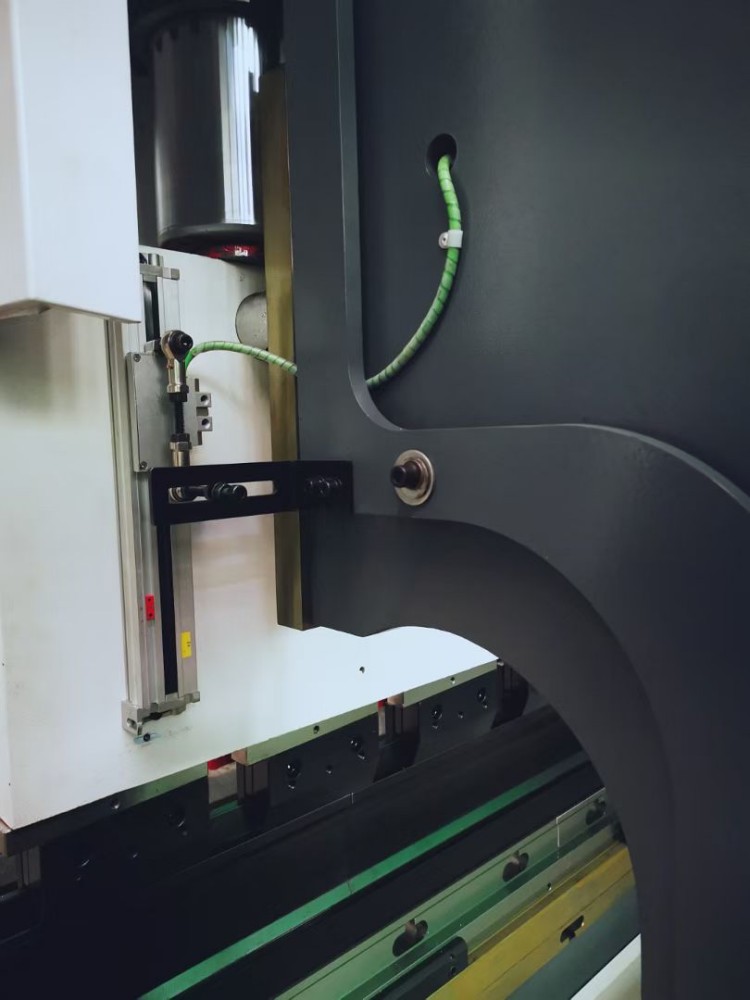

折彎機光柵尺的安裝方法及步驟:

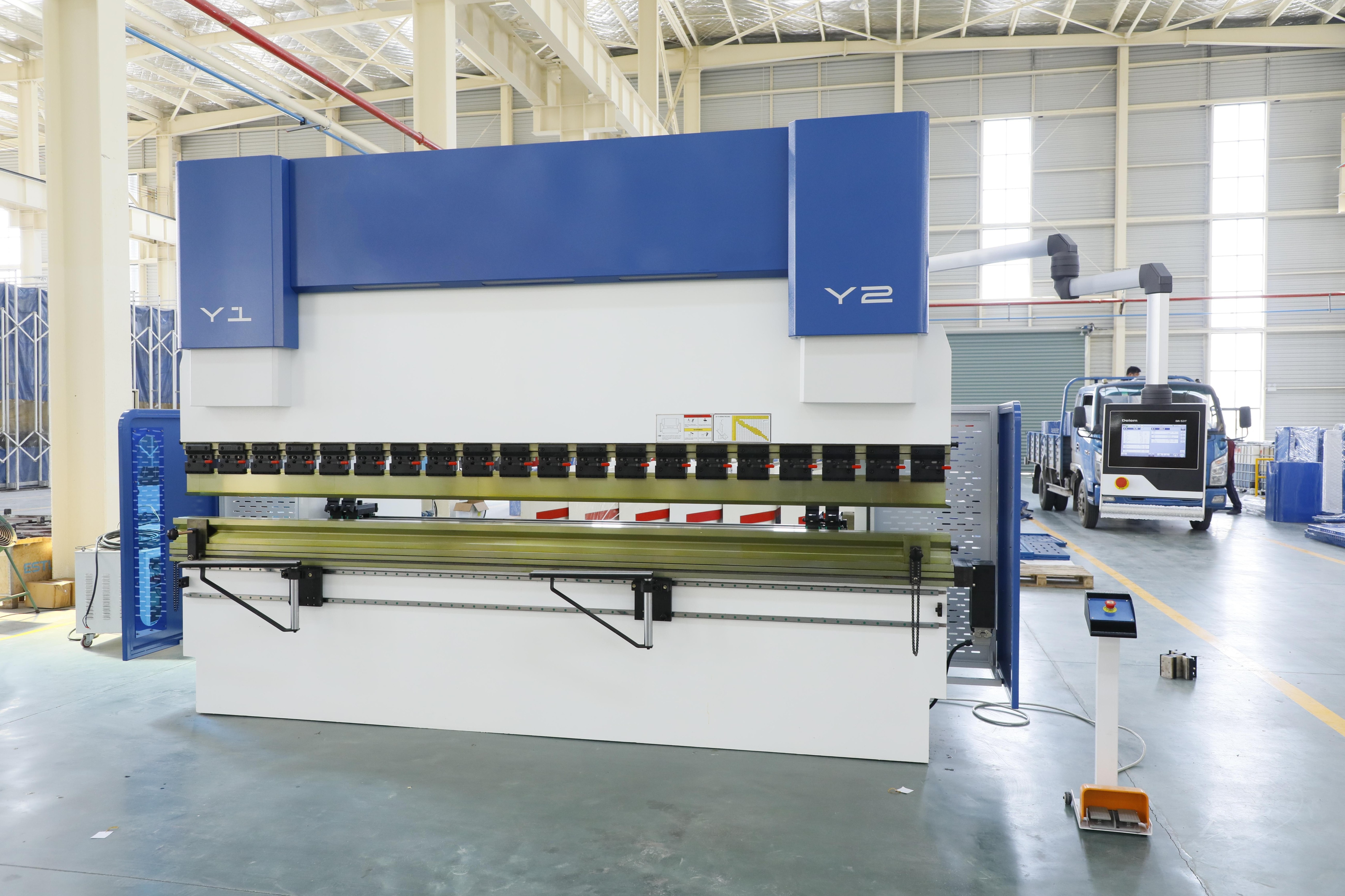

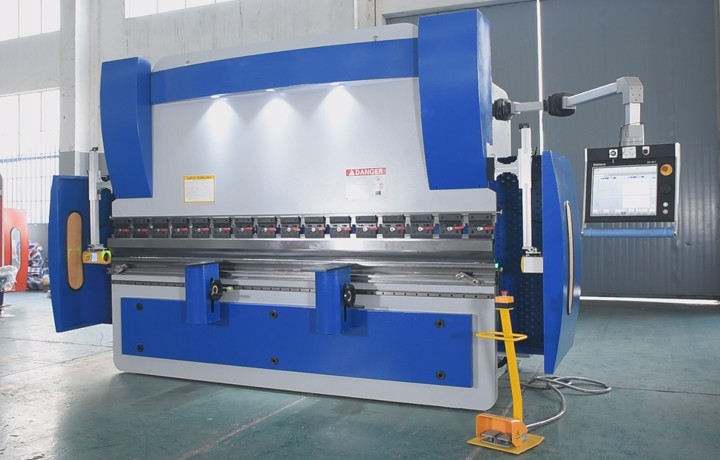

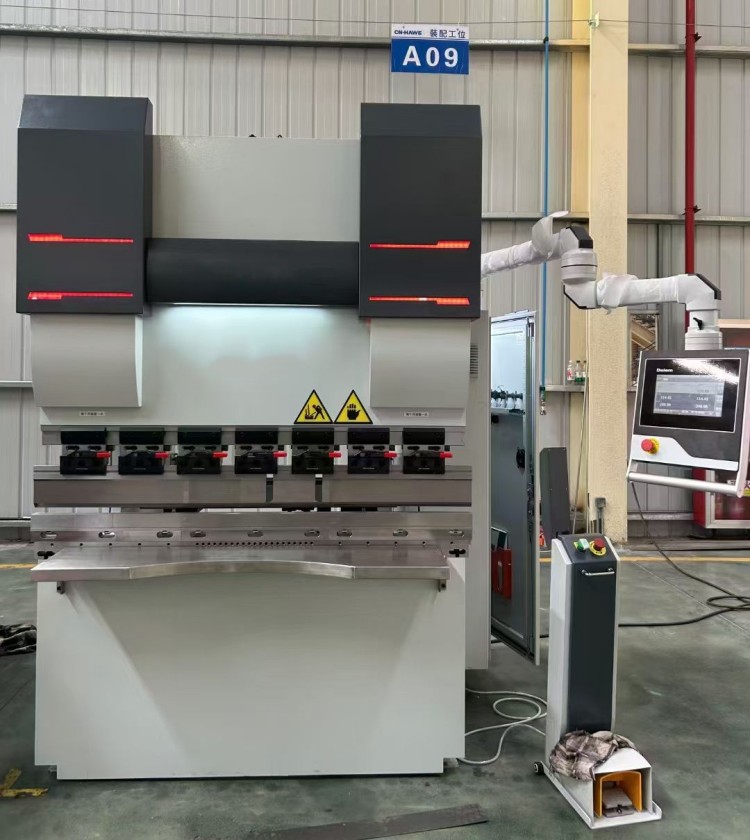

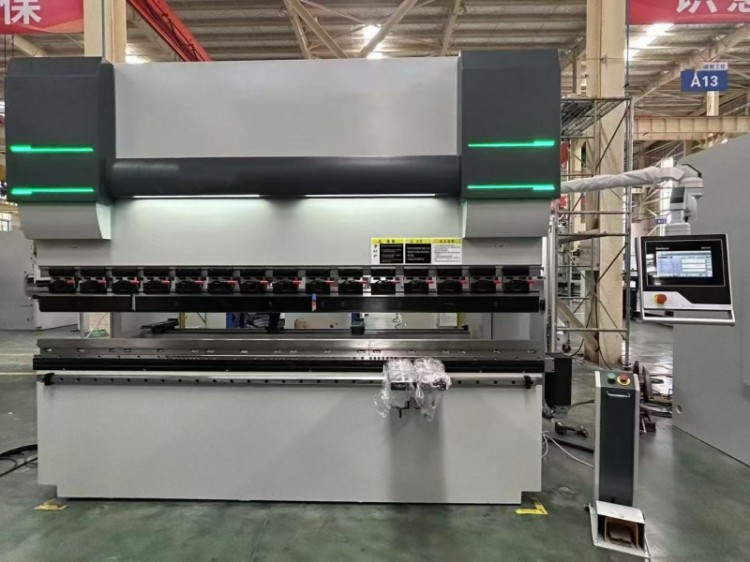

折彎機


















提供下列產品銷售和維修服務及技術光柵尺改裝服務:
意大利GIVI MISURE光柵尺GVS200磁柵尺GVS215數控折彎剪板機用電子尺
意大利GIVI光柵尺GVS215磁柵尺202S位移同步剪板機折彎機用GVS200
GIVIMISURE光柵尺GVS200-220 270mm320折彎機GVS215磁柵尺GVS202S
GIVI MISURE GVS215 T5E 220MM折彎機剪板機光柵尺GVS200 GVS202S
FAGOR發格折彎機PBSD-470-0.5C4E-L光柵尺PBSD型號光柵尺剪板機
FAGOR發格PBSD-270-0.5C4E-L折彎機光柵尺同步剪板機法格PBSD-220
海登漢導軌折彎機光柵尺通用GIVI發格GVS海德漢RSF磁柵尺讀數頭
QH-600-220mmQIHA折彎機光柵尺270 320 370七海光柵尺折彎機同步傳感器
FAGOR發格PBSD-220-0.5C4E折彎機光柵尺同步剪板機發格磁柵尺
意大利GIVI光柵尺GVS200/215 220 270 320折彎機剪板機光柵磁柵尺
導軌光柵尺 自動化機械PLC光柵尺 常州 折彎機 卷板機光柵尺
OPKON奧普康MPS/MLR B5 220折彎機剪板機用光柵尺同步電子尺
GIVIMISURE光柵尺GVS200-220 270mm320折彎機GVS215磁柵尺GVS202S
GIVI意大利光柵尺GVS200-170折彎機GVS215磁柵尺剪板機GVS202S
GIVI光柵尺GVS200-170 270mm 320 370折彎機GVS215磁柵尺GVS202S
GIVI績偉意大利增量式光柵尺200磁柵尺GVS215折彎機剪板機
ELGO折彎機光柵尺GS12-00-06.0-11-0220/270/320/370/420mm磁柵尺
折彎機光柵尺GVS215/200/202ST5E320/270/370/470/220/320MM電子尺
GIVIMISUREGVS200-270同步折彎機光柵磁柵尺GVS215T5E220mGVS202S電子尺
德國HEIDENHAIN海德漢光柵尺LS1679 折彎機220/270/320/370mm
GIVIMISURE光柵尺GVS200-220 270mm320折彎機GVS215磁柵尺GVS202S
光柵尺LS1679 220 海德漢HEIDENHAIN 電液折彎機北京天津河北
意大利GIVI光柵尺GVS215磁柵尺202SGVS200位移同步剪板機折彎機用
GIVIMISURE折彎機光柵尺GVS200-170/220/270/320MM/215/202磁柵尺
折彎機光柵尺/電子尺故障維修方法:
折彎機光柵尺故障常見表現包括計數異常、屏幕閃屏、機器抖動等,主要由
故障表現
計數異常:單向計數或數值偏差,可能因光源強度不足、線纜接觸不良或電路故障導致 。 ?
屏幕閃屏:與信號傳輸中斷或干擾有關 。 ?
機器抖動:全閉環狀態下振動可能由機械精度問題(如反向間隙大)引發,而非光柵尺本身故障 。
故障原因及維修方法
?光源問題?
原因:光源老化或污染導致單向計數 。 ?
維修:維修光柵尺
?線纜故障?
原因:線纜松動、斷裂或接觸不良 。 ?
維修:更換損壞線纜 。
?信號處理電路故障?
原因:電路元件老化或參數設置錯誤 。
維修:需更換損壞元件 。 ?
?電磁干擾?
原因:周圍存在電機、變頻器等干擾源 。 ?
維修:調整設備位置或加裝屏蔽裝置 。 ?
?環境因素?
原因:溫度超出工作范圍或濕度過高 。 ?
維修:確保工作環境符合設備要求 。 ?
其他注意事項
進水/進油:維修光柵尺,但讀數頭損壞需更換 。 ?
玻璃標尺破損:無法修復,需更換新尺 。
參考點信號錯誤:清潔刻線玻璃或重新校準 。
產品售后服務:
產品質保12個月,提供線上線下技術解決方案。
